در ماشین‌آلات زنجیردار مانند بیل مکانیکی و بلدوزر، سیستم حرکتی و انتقال نیرو نقش بسیار حیاتی دارد. یکی از اصلی‌ترین اجزای این سیستم، دنده اسپراکت (Sprocket) است که به‌عنوان محرک زنجیر شناخته می‌شود. این قطعه به ظاهر ساده، وظیفه‌ای بسیار مهم در انتقال قدرت موتور به حرکت ماشین دارد.
در این مقاله به‌صورت جامع به بررسی نقش دنده اسپراکت، اجزای آن، نحوه عملکرد، تفاوت‌ها، نکات خرید، عوامل خرابی و نگهداری آن در بیل و بلدوزر می‌پردازیم.
💥💥💥
در دنیای ماشین‌آلات راهسازی و عمرانی، کیفیت قطعات حرف اول را می‌زند!
با راهساز یدک همراه باشید تا بهترین و باکیفیت‌ترین قطعات یدکی ماشین‌آلات راهسازی را بیابید. شما نیز میتوانید با تماس باما مشاوره رایگان دریافت کنید و
پروژه‌های خود را با اطمینان کامل پیش ببرید!
💥💥💥
دنده اسپراکت چیست؟
دنده اسپراکت (Sprocket Wheel) یک چرخ دندانه‌دار است که در پشت یا انتهای شاسی ماشین‌های زنجیردار قرار دارد. وظیفه آن درگیر شدن با بوش‌های زنجیر و انتقال نیروی چرخشی از موتور یا گیربکس به زنجیر و در نهایت به حرکت ماشین است.

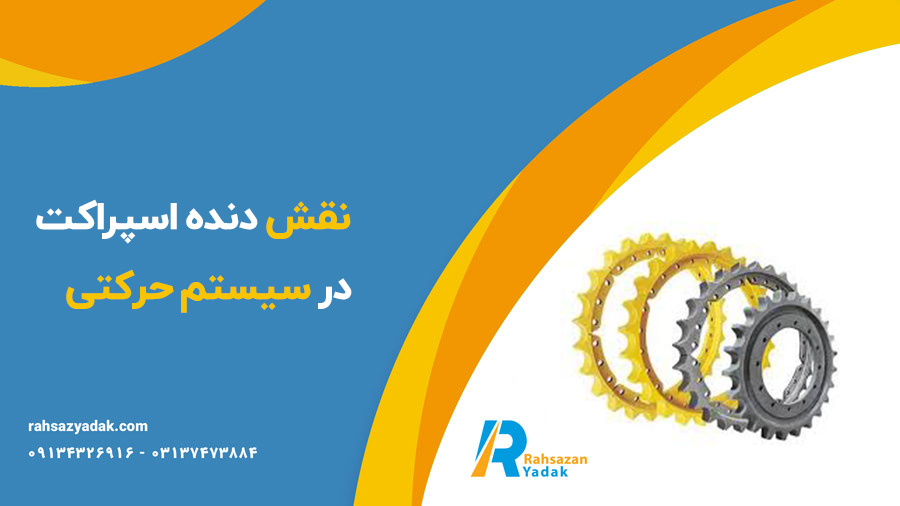

نقش دنده اسپراکت در سیستم حرکتی
انتقال نیروی چرخشی از موتور به زنجیر
ایجاد حرکت پیشرو یا عقب‌گرد در بیل و بلدوزر
درگیر شدن با بوش‌های زنجیر برای حرکت هماهنگ
پشتیبانی از کنترل و تعادل ماشین روی سطوح ناهموار
اجزای تشکیل‌دهنده دنده اسپراکت
1. تنه مرکزی (Hub):
محل اتصال به محور یا گیربکس
2. دندانه‌ها (Teeth):
نقاط تماس با بوش زنجیر – با طراحی مقاوم در برابر سایش
3. سطح کناری یا فلنج:
برای هدایت و نگهداری زنجیر در مسیر صحیح
🔹مطالب مفید: 💎آینده آداپتور لودر
متریال ساخت دنده اسپراکت
فولاد آلیاژی سخت‌کاری‌شده (Heattreated Alloy Steel)
چدن مقاوم به سایش (در برخی بلدوزرهای معدنی)
عملیات القایی سخت‌کاری موضعی برای افزایش مقاومت دندانه‌ها
انواع دنده اسپراکت بر اساس ماشین‌آلات
| نوع ماشین | ویژگی اسپراکت | قطر تقریبی | تعداد دندانه | نوع اتصال |
|---|---|---|---|---|
| بیل مکانیکی PC200 | دنده جداشونده | 550mm | 21 | پیچ و مهره |
| بلدوزر D6R | یک‌تکه | 650mm | 23 | فشاری |
| بیل ولوو EC210 | دو تکه با رینگ تقویتی | 600mm | 22 | پیچ‌دار |
تفاوت اسپراکت بیل مکانیکی و بلدوزر
| مورد مقایسه | بیل مکانیکی | بلدوزر |
|---|---|---|
| وظیفه اصلی | حرکت و مانورپذیری | فشار و هل دادن |
| شکل دندانه | خمیده‌تر و نرم‌تر | قوی‌تر و ضخیم‌تر |
| تعداد دندانه | کمتر | بیشتر |
| جنس | فولاد آلیاژی | چدن سخت یا فولاد بسیار مقاوم |
| محل نصب | انتهای شاسی | بالاتر و نزدیک‌تر به محور گیربکس |

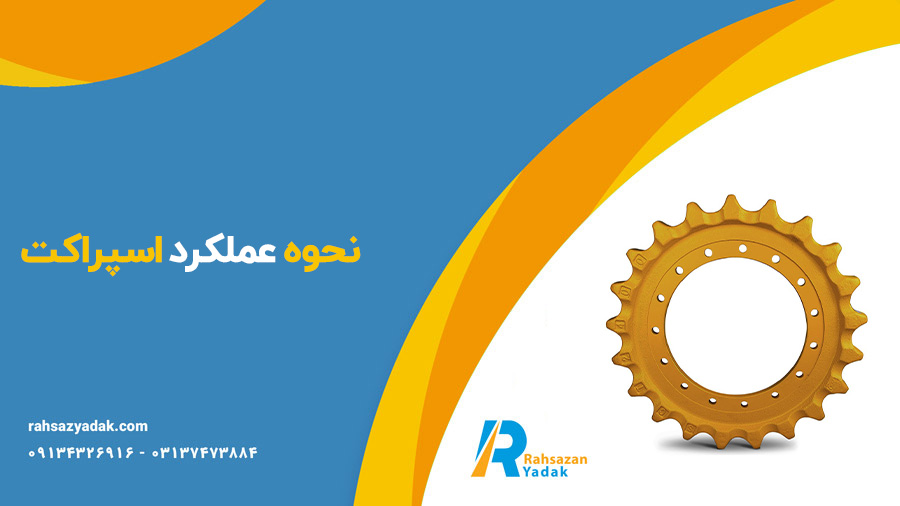

نحوه عملکرد اسپراکت
هنگام حرکت ماشین:
1. نیروی موتور از طریق گیربکس به شفت محرک منتقل می‌شود.
2. شفت به اسپراکت وصل است و آن را می‌چرخاند.
3. دندانه‌های اسپراکت با بوش‌های زنجیر درگیر شده و آن را به حرکت درمی‌آورند.
4. زنجیر، چرخ‌های جلو (idler) و در نهایت کل شاسی را به سمت جلو یا عقب حرکت می‌دهد.
نشانه‌های خرابی اسپراکت
ساییدگی دندانه‌ها (شکل قلابی یا نامتقارن)
سر و صدای زیاد در حین حرکت
لغزش زنجیر روی دندانه‌ها
ترک‌خوردگی فلنج یا بدنه اسپراکت
شل شدن پیچ‌های اتصال اسپراکت
دلایل اصلی خرابی دنده اسپراکت
1. فرسایش طبیعی در اثر استفاده مداوم
2. درگیری ناهماهنگ با زنجیر فرسوده
3. بار اضافی و فشارهای جانبی
4. نفوذ گل، ماسه یا مواد ساینده
5. عدم روغن‌کاری یا تمیزکاری مناسب
6. استفاده از قطعات غیراستاندارد یا تقلبی
🧨پیشنهاد می‌کنم: 🧨✅زیربندی ماشین‌آلات راهسازی
نکات مهم در انتخاب و خرید دنده اسپراکت
مطابقت با مدل دقیق ماشین (مثلاً PC2007 یا D85A)
تعداد دندانه دقیق بر اساس شناسنامه فنی
جنس اسپراکت و سختی سطحی دندانه‌ها
برند تولیدکننده (اصلی، OEM یا معتبر چینی)
بررسی سوراخ‌ها و نوع اتصال (پیچی یا فشاری)
برندهای معتبر اسپراکت در بازار
Berco (ایتالیا)
ITR
Caterpillar (اصلی)
Komatsu OEM
SFH، FUTIAN، و UT (چین با کیفیت بالا)
قیمت اسپراکت بیل و بلدوزر در سال 1404
| نوع اسپراکت | قیمت تقریبی |
|---|---|
| اسپراکت بیل PC200 | 2.500.000 تا 5.500.000 تومان |
| اسپراکت بلدوزر D6 | 6.000.000 تا 12.000.000 تومان |
| اسپراکت ولوو EC240 | 3.500.000 تا 7.000.000 تومان |

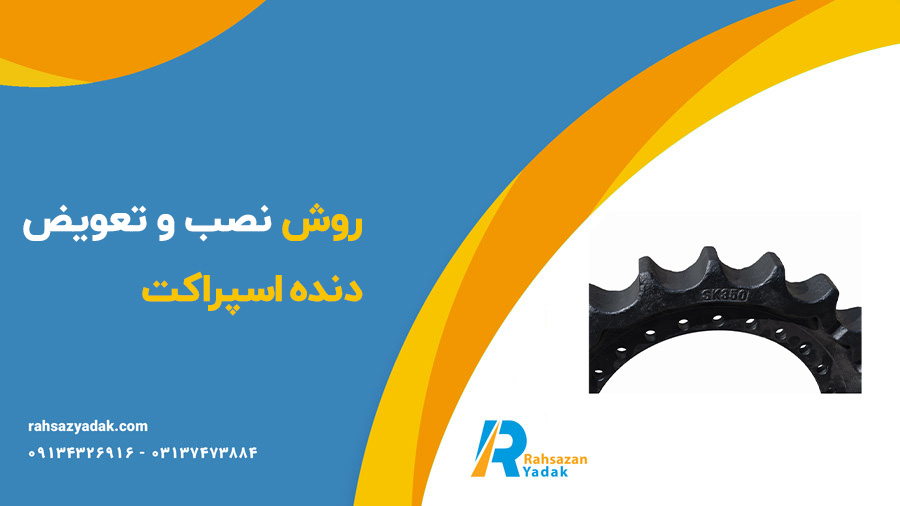

روش نصب و تعویض دنده اسپراکت
1. خاموش کردن کامل دستگاه و بالا بردن شاسی
2. باز کردن زنجیر از روی اسپراکت
3. باز کردن پیچ‌ها یا جدا کردن اسپراکت از هاب
4. تمیز کردن محل نصب و بررسی خرابی شفت یا بلبرینگ‌ها
5. نصب اسپراکت جدید با رعایت گشتاور استاندارد پیچ‌ها
6. تنظیم مجدد کشش زنجیر پس از نصب
نگهداری و افزایش عمر دنده اسپراکت
تمیزکاری روزانه با فشار باد یا آب
بررسی دوره‌ای دندانه‌ها (هر 500 ساعت کاری)
جلوگیری از کار با زنجیرهای فرسوده
استفاده از گریس مناسب در محور چرخ‌ها
جلوگیری از بار بیش از حد و ضربه‌های ناگهانی
🔹مطالب موردنیاز: کیت پمپ هیدرولیک بیل مکانیکی🤩💥
سوالات متداول (FAQ)
1. هر چند وقت باید اسپراکت بیل مکانیکی تعویض شود؟
بسته به نوع کار، کیفیت اسپراکت و زنجیر، معمولاً بین 3000 تا 6000 ساعت کاری عمر می‌کند.
2. آیا می‌توان فقط اسپراکت را تعویض کرد یا باید زنجیر هم عوض شود؟
در صورت خرابی یکی از قطعات، بهتر است اسپراکت و زنجیر با هم تعویض شوند تا دندانه‌های جدید روی زنجیر کهنه سایش پیدا نکند.
3. آیا اسپراکت تقلبی هم در بازار وجود دارد؟
بله. بسیاری از اسپراکت‌ها با ظاهر اصلی اما کیفیت پایین عرضه می‌شوند. حتماً از برند معتبر و فروشگاه مطمئن خرید کنید.
4. اسپراکت شکسته خطرناک است؟
بله. ممکن است باعث دررفتگی زنجیر، توقف ناگهانی ماشین یا آسیب به سایر قطعات شود.
5. چگونه عمر اسپراکت را افزایش دهیم؟
استفاده از زنجیر باکیفیت
تنظیم کشش زنجیر
روغن‌کاری منظم
تعویض به موقع قطعات فرسوده
نتیجه‌گیری
دنده اسپراکت بیل مکانیکی و بلدوزر جزو حیاتی‌ترین قطعات سیستم حرکتی محسوب می‌شود. این قطعه با درگیری دقیق با زنجیر، نیروی موتور را به حرکت تبدیل می‌کند. انتخاب صحیح، نصب اصولی و نگهداری منظم، باعث افزایش طول عمر اسپراکت و کاهش هزینه‌های نگهداری می‌شود. در انتخاب اسپراکت، حتماً به مدل ماشین، تعداد دندانه، برند سازنده و کیفیت متریال توجه کنید تا عملکرد ماشین بهینه باقی بماند.
