بیل مکانیکی هیوندای یکی از محبوب‌ترین ماشین‌آلات سنگین در صنایع راهسازی، ساختمانی و معدنی است. این دستگاه‌ها با قدرت بالا، طراحی مدرن و کارایی فوق‌العاده، توانسته‌اند جایگاه ویژه‌ای در بازار جهانی کسب کنند. یکی از اجزای حیاتی در عملکرد این دستگاه‌ها، زیربندی بیل مکانیکی است. در این مقاله، به بررسی کامل زیربندی بیل مکانیکی هیوندای، اجزای آن، نحوه نگهداری، علائم خرابی و نکات خرید قطعات یدکی زیربندی خواهیم پرداخت.
💥💥💥
در دنیای ماشین‌آلات راهسازی و عمرانی، کیفیت قطعات حرف اول را می‌زند!
با راهساز یدک همراه باشید تا بهترین و باکیفیت‌ترین قطعات یدکی ماشین‌آلات راهسازی را بیابید. شما نیز میتوانید با تماس باما مشاوره رایگان دریافت کنید و
پروژه‌های خود را با اطمینان کامل پیش ببرید!
💥💥💥
زیربندی بیل مکانیکی چیست؟
زیربندی یا Undercarriage به مجموعه قطعاتی گفته می‌شود که در قسمت پایین دستگاه قرار دارد و وظیفه تحمل وزن، حرکت دادن دستگاه و ایجاد تعادل را بر عهده دارد. در بیل مکانیکی‌های زنجیری مانند هیوندای، زیربندی از اهمیت بیشتری برخوردار است زیرا تمام حرکت و پایداری دستگاه به آن وابسته است.
اجزای اصلی زیربندی بیل مکانیکی هیوندای
1. زنجیر (Track Chain):
زنجیرها نیروی محرکه را از موتور به زمین منتقل می‌کنند. زنجیر از پین‌ها، بوش‌ها و کفشک‌ها تشکیل شده و باید بسیار مقاوم باشد.
2. کفشک (Track Shoe):
کفشک‌ها قطعات پهنی هستند که بر روی زنجیر بسته می‌شوند و با سطح زمین تماس دارند. کفشک نقش کلیدی در پایداری و جلوگیری از لغزش دارد.
3. رولر پایین (Bottom Roller):
این رولرها زنجیر را روی مسیر خود نگه می‌دارند و باعث حرکت روان آن می‌شوند.
4. رولر بالا (Top Roller یا Carrier Roller):
وظیفه حمل و هدایت زنجیر از بالا را دارد و مانع افتادگی زنجیر می‌شود.
5. چرخ دنده یا اسپراکت (Sprocket):
چرخ دنده‌ها نیرو را از موتور به زنجیر منتقل می‌کنند و باعث حرکت دستگاه می‌شوند.
6. چرخ جلو یا آیدلر (Idler):
آیدلر در جلوی زیربندی قرار دارد و نقش تنش‌دهنده به زنجیر را ایفا می‌کند.
7. سیستم کشش (Track Adjuster):
این سیستم برای تنظیم کشش زنجیر استفاده می‌شود و از ساییدگی زودهنگام جلوگیری می‌کند.
اهمیت سلامت زیربندی در بیل مکانیکی هیوندای
زیربندی 50 درصد از هزینه تعمیر و نگهداری بیل مکانیکی را به خود اختصاص می‌دهد. در صورت عدم توجه به سلامت این بخش، دستگاه دچار مشکلاتی مانند کاهش قدرت کشش، لرزش‌های شدید و فرسودگی زودهنگام خواهد شد.
علائم خرابی زیربندی بیل مکانیکی
ساییدگی بیش از حد کفشک‌ها و رولرها
ایجاد صداهای غیرعادی هنگام حرکت
ترک‌خوردگی یا شکستگی پین و بوش
افتادگی زنجیر
لرزش‌های شدید هنگام حرکت دستگاه
نکات مهم در نگهداری زیربندی بیل مکانیکی هیوندای
1. بررسی روزانه
قبل از شروع کار، باید تمام اجزای زیربندی از جمله زنجیر، کفشک، رولر و اسپراکت بررسی شوند. هرگونه شکستگی یا ترک کوچک می‌تواند در آینده مشکل‌ساز شود.
2. شستشوی منظم
گرد و خاک، گل و ماسه باعث سایش بیشتر اجزای زیربندی می‌شوند. شستشوی منظم به‌ویژه پس از کار در محیط‌های گل‌آلود، عمر قطعات را افزایش می‌دهد.
3. تنظیم کشش زنجیر
زنجیر باید نه خیلی سفت و نه خیلی شل باشد. کشش بیش از حد باعث فشار به رولرها و کشش کم منجر به افتادگی زنجیر می‌شود.
4. گریس‌کاری اصولی
استفاده از گریس استاندارد در محل‌های مشخص‌شده روی آیدلر و رولرها بسیار ضروری است.

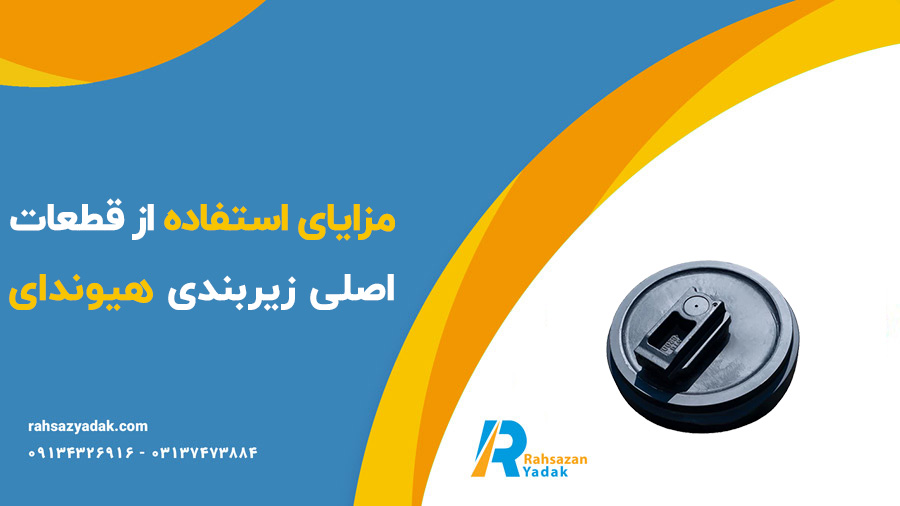

مزایای استفاده از قطعات اصلی زیربندی هیوندای
طول عمر بیشتر: قطعات اصلی با مواد اولیه باکیفیت تولید می‌شوند.
عملکرد بهتر: هماهنگی کامل با طراحی کارخانه‌ای دستگاه دارند.
ضمانت و پشتیبانی: توسط نمایندگی‌های رسمی ضمانت می‌شوند.
کاهش هزینه تعمیرات: به دلیل کیفیت بالا، کمتر دچار خرابی می‌شوند.
تفاوت قطعات اصلی و متفرقه در زیربندی
| ویژگی | قطعات اصلی | قطعات متفرقه |
|---|---|---|
| طول عمر | بالا | متوسط یا پایین |
| قیمت | بالاتر | ارزان‌تر |
| سازگاری | کاملاً هماهنگ | ممکن است مشکلات فنی ایجاد کند |
| پشتیبانی | دارد | ندارد |
بهترین زمان تعویض قطعات زیربندی بیل مکانیکی هیوندای
زمان تعویض قطعات بسته به میزان کارکرد و نوع فعالیت دستگاه متفاوت است، اما به طور میانگین:
کفشک: هر 1500 تا 2000 ساعت کاری
رولر: هر 2500 تا 3000 ساعت
زنجیر: هر 3000 تا 5000 ساعت
اسپراکت: همراه با زنجیر تعویض شود

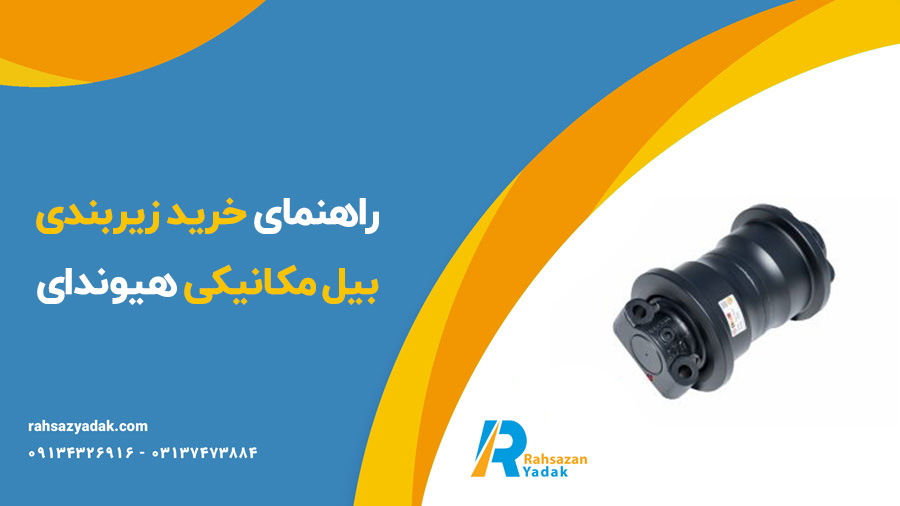

راهنمای خرید زیربندی بیل مکانیکی هیوندای
1. شناسه دقیق مدل دستگاه
قبل از خرید، مدل دقیق بیل مکانیکی هیوندای مانند R220LC9S یا R140LC7 را بدانید.
2. بررسی برند قطعه
برندهایی مانند ITM، Berco و Hyundai Genuine Parts جزو گزینه‌های معتبر هستند.
3. مشاوره با متخصصین
برای انتخاب درست قطعه زیربندی، مشورت با تعمیرکاران یا فروشندگان با تجربه اهمیت دارد.
برندهای معتبر قطعات زیربندی بیل مکانیکی هیوندای
Hyundai OEM
ITM Italy
Berco
KTR
VemaTRACK
تاثیر محیط کار بر فرسایش زیربندی
شرایط کاری یکی از مهم‌ترین عوامل در طول عمر زیربندی است. به عنوان مثال:
محیط سنگی: باعث فرسایش شدید کفشک و رولرها می‌شود.
محیط گل‌آلود: موجب تجمع گل و سایش زنجیر می‌شود.
محیط‌های ماسه‌ای: بیشترین سایش را به زنجیر و اسپراکت وارد می‌کند.
برای هر محیط، کفشک و زنجیر با طرح مناسب پیشنهاد می‌شود.
جمع‌بندی
زیربندی بیل مکانیکی هیوندای یکی از مهم‌ترین بخش‌های فنی دستگاه است که نقش کلیدی در عملکرد، تعادل و حرکت آن ایفا می‌کند. نگهداری صحیح، استفاده از قطعات اصل و بازدیدهای منظم می‌تواند عمر این بخش را چند برابر کند و هزینه‌های تعمیرات را به طور چشمگیری کاهش دهد.
با انتخاب آگاهانه قطعات و توجه به شرایط کاری، می‌توان عملکرد بیل مکانیکی را در بهترین سطح نگه داشت.
