در ماشین‌آلات سنگین مانند بیل مکانیکی، لودر و بلدوزر، قطعات اتصال‌دهنده مانند پین‌ها و بوش‌ها نقشی اساسی در انتقال نیرو، افزایش دوام و عملکرد ایفا می‌کنند. یکی از پرکاربردترین پین‌ها، پین ناخن (Tooth Pin) است که برای نصب ناخن (دندانه) بر روی باکت استفاده می‌شود. همچنین پین و بوش زنجیر در سیستم حرکتی بیل و بلدوزر نقشی حیاتی دارد. در این مقاله، به معرفی، بررسی عملکرد، مزایا، و نحوه نگهداری این قطعات خواهیم پرداخت.
💥💥💥
در دنیای ماشین‌آلات راهسازی و عمرانی، کیفیت قطعات حرف اول را می‌زند!
با راهساز یدک همراه باشید تا بهترین و باکیفیت‌ترین قطعات یدکی ماشین‌آلات راهسازی را بیابید. شما نیز میتوانید با تماس باما مشاوره رایگان دریافت کنید و
پروژه‌های خود را با اطمینان کامل پیش ببرید!
💥💥💥
پین ناخن بیل مکانیکی و لودر
پین ناخن چیست؟ پین ناخن قطعه‌ای فلزی و معمولاً استوانه‌ای است که برای ثابت کردن ناخن (دندانه) روی لبه باکت به کار می‌رود. ناخن‌ها که وظیفه نفوذ در خاک و سنگ را دارند، باید به صورت ایمن روی باکت نصب شوند و این وظیفه بر عهده پین ناخن است.
وظیفه پین ناخن در ماشین‌آلات:
اتصال ایمن بین ناخن و آداپتور باکت
جلوگیری از افتادن ناخن در حین کار
تحمل تنش و ضربه هنگام خاک‌برداری یا تخریب
تسهیل در تعویض سریع ناخن‌ها

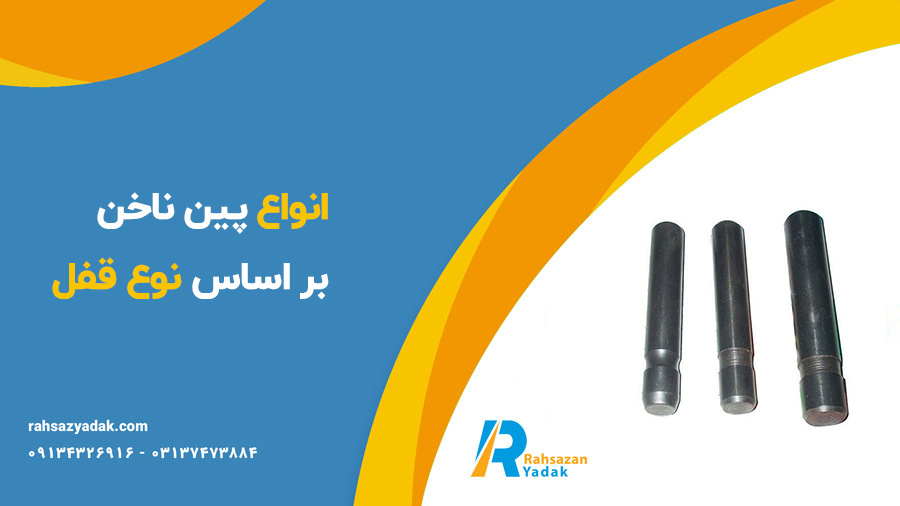

انواع پین ناخن بر اساس نوع قفل
1. پین فنری (Spring Pin):
دارای خار داخلی که با فشار جای‌گذاری می‌شود و به صورت ارتجاعی قفل می‌ماند.
2. پین قفلی یا خارخور (Lock Pin):
دارای خار یا قفل فلزی برای نصب ایمن. معمولاً با چکش نصب می‌شود.
3. پین واشردار:
دارای حلقه نگهدارنده و مناسب برای لودرهای معدنی
متریال پین ناخن:
فولاد کربنی با روکش سخت‌کاری شده
فولاد آلیاژی مقاوم به ضربه و زنگ‌زدگی
در موارد خاص از فولاد فنری استفاده می‌شود
برندهای رایج پین ناخن:
Komatsu (کوماتسو)
CAT (کاترپیلار)
Volvo (ولوو)
Esco (اسکو)
MTG اسپانیا
Bofors سوئد
🔹مطالب مفید: 💎آینده آداپتور لودر
مشکلات ناشی از خرابی پین ناخن:
افتادن ناخن از باکت حین کار
آسیب به آداپتور یا خود باکت
کاهش بهره‌وری ماشین و افزایش زمان توقف
خطر جانی در شرایط خاص
نکات مهم در تعویض و نصب پین ناخن:
استفاده از پین متناسب با برند ناخن و آداپتور
اطمینان از سفت بودن قفل پین
روغن‌کاری محل نصب برای جلوگیری از زنگ‌زدگی
بررسی دوره‌ای برای جلوگیری از لق شدن
پین و بوش زنجیر بیل مکانیکی و بلدوزر
بیل مکانیکی و بلدوزرهای زنجیردار به کمک سیستم زنجیر و شاسی زیرین روی زمین حرکت می‌کنند. زنجیرها از بخش‌هایی به نام Track Link ساخته شده‌اند که به وسیله پین و بوش (Pin & Bushing) به یکدیگر متصل می‌شوند.
پین و بوش زنجیر چیست؟
پین زنجیر: میله فولادی سخت‌کاری شده که دو Track Link را به هم متصل می‌کند.
بوش زنجیر: استوانه‌ای فلزی توخالی که روی پین قرار گرفته و نقش یاتاقان و مقاوم در برابر سایش را دارد.
وظیفه پین و بوش زنجیر:
انتقال نیروی محرک از اسپراکت (sprocket) به زنجیر
امکان چرخش و انعطاف‌پذیری در حرکت
جلوگیری از سایش مستقیم بین قطعات اصلی
افزایش دوام سیستم حرکتی در شرایط سخت
انواع پین و بوش زنجیر:
1. نوع استاندارد (Dry Link):
بدون روانکاری، ارزان‌تر و مناسب برای کاربردهای سبک
2. نوع روغن‌کاری‌شده (Sealed & Lubricated):
دارای روغن داخل بوش برای کاهش اصطکاک و افزایش عمر مفید
3. بوش دوپوسته (Double Flange):
برای بیل‌های سنگین یا بلدوزر در معدن با فشار زیاد
🧨پیشنهاد می‌کنم: 🧨✅زیربندی ماشین‌آلات راهسازی

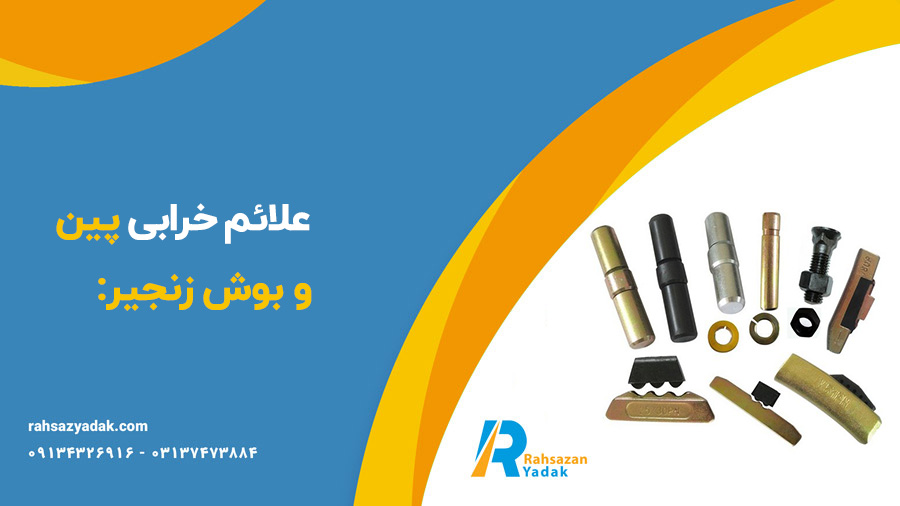

علائم خرابی پین و بوش زنجیر:
افزایش صدای ضربه هنگام حرکت
شل شدن زنجیر
ساییدگی بیش از حد بوش‌ها
شکستگی یا کج شدن پین
ترک‌خوردگی بوش در نقطه تماس با اسپراکت
دلایل خرابی زودهنگام پین و بوش زنجیر:
1. عدم روانکاری مناسب (در سیستم روغنی)
2. بار بیش از حد در شرایط کار
3. عدم تنظیم کشش زنجیر
4. ورود گل، ماسه یا مواد ساینده
5. استفاده از قطعات غیراستاندارد یا تعویض دیرهنگام
برندهای مطرح پین و بوش زنجیر
Berco (ایتالیا)
ITR
Caterpillar
Komatsu OEM
FUTIAN، SFH و UT (چین با کیفیت A)
🔹مطالب موردنیاز: کیت پمپ هیدرولیک بیل مکانیکی🤩💥

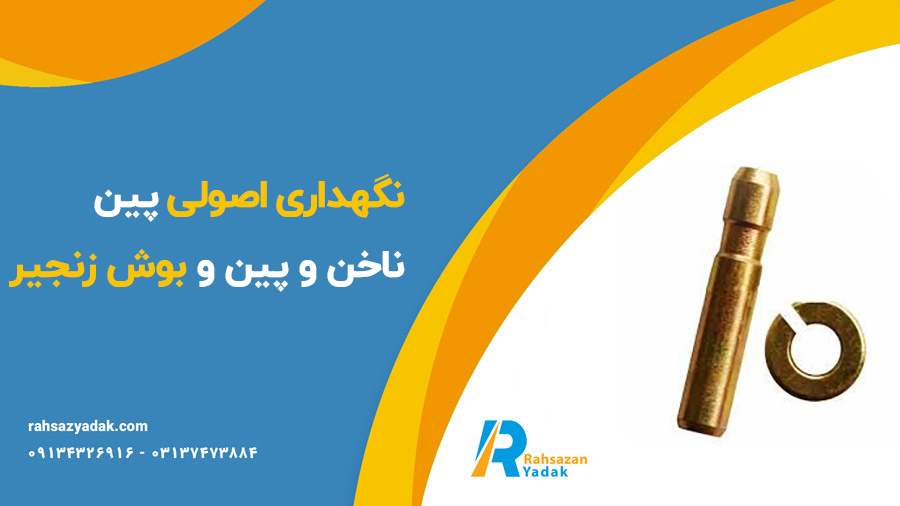

نگهداری اصولی پین ناخن و پین و بوش زنجیر
روغن‌کاری روزانه نقاط مفصلی زنجیر
بررسی کشش زنجیر هر ۵۰۰ ساعت کاری
بررسی پین ناخن‌ها بعد از هر تعویض ناخن
استفاده از قطعات اصلی یا OEM با کیفیت
جلوگیری از ورود آب و گل در مناطق اتصال
سوالات متداول (FAQ)
۱. هر چند وقت باید پین ناخن تعویض شود؟
پین ناخن باید همزمان با تعویض ناخن بررسی و در صورت خوردگی یا لق شدن تعویض شود.
۲. تفاوت پین خشک و روغنی در زنجیر چیست؟
در سیستم روغنی، عمر بیشتر و اصطکاک کمتر است اما قیمت بالاتری دارد.
۳. آیا می‌توان فقط بوش زنجیر را تعویض کرد؟
خیر. معمولاً پین و بوش با هم تعویض می‌شوند زیرا فرسایش دوطرفه دارند.
۴. آیا پین ناخن برای همه برندها یکی است؟
خیر، هر برند و مدل ناخن با آداپتور خاص خود، پین متناسب نیاز دارد.
۵. پین زنجیر ترک‌خورده خطرناک است؟
بله. می‌تواند باعث شکست کامل زنجیر و از کار افتادن کامل ماشین شود.
نتیجه‌گیری
پین ناخن و پین و بوش زنجیر از قطعات کوچک اما بسیار حیاتی در عملکرد ماشین‌آلات سنگین محسوب می‌شوند. استفاده از قطعات باکیفیت، بررسی منظم، و نگهداری اصولی باعث کاهش استهلاک، افزایش عمر دستگاه و جلوگیری از خرابی‌های پرهزینه می‌شود. در خرید این قطعات، حتماً به برند، کیفیت ساخت، ابعاد و نوع قفل یا روانکاری توجه داشته باشید تا بهترین عملکرد را از ماشین‌آلات خود بگیرید.
